凸緣式鏈輪加工主要有這兩種方法：整體加工，即切割棒料，然后加工齒形。這種方法材料利用率低，成本高。另一種是焊接加工，特點是材料利用率高，成木低。

具體加工方法為：齒圈部分經粗糙加工后可用鋼板切割外徑和軸孔，軸孔側留焊接槽。然后，將棒材車床的凸緣部分形成凸形，將齒圈部分和凸緣部分組合在一起，然后在兩側焊接成品，并將焊接部分變成電弧。 加工后，選擇合適的齒形加工方法。

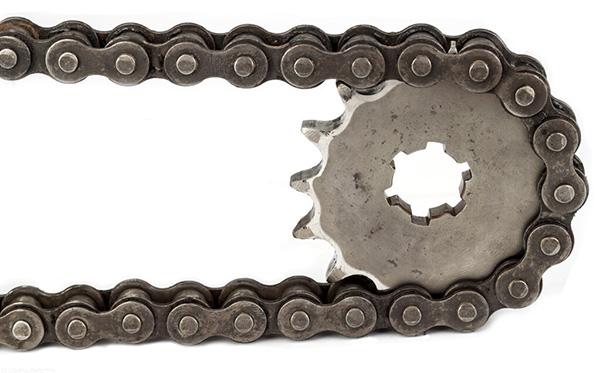

    鏈輪工作原理: 旋轉動力裝置通過鏈輪輸出功率、鏈輪輸出功率和環形鏈輪嚙合，滑塊運動受機架中滑軌限制，鏈輪受力作用下，只能迫使鏈條和滑塊做直線往復運動，來實現了旋轉動力裝置的單向旋轉運動轉化為滑塊的連續直線往復運動。

鏈輪鏈條直線往復機構的具體實現方式如下:

    機架側面的軌道上進行安裝有旋轉工作動力裝置，旋轉動力裝置以及在其軌道內做一定能夠短距離的直線往復運動。機架內腔設有兩平行的滑軌，滑塊裝配在滑軌上，滑塊在其滑軌上長行程的直線往復運動。通過使用滑塊上的鏈條張緊裝置，實現這個環形鏈條在滑塊上的固定而構成一體。

    以上是對凸緣式鏈輪的加工方法介紹，有需要鏈輪加工的歡迎咨詢iHF合發齒輪廠家。
